BERNAT DÍAZ SALA

Teoria:



Definim electricitat com el moviment dels electrons. Segons com és aquest moviment tenim dos tipus de corrent:

1-Corrent continu (CC): El sentit de circulació del flux de càrregues elèctriques no varia, és a dir, els electrons només circulen cap a un sentit. Amb aquest tipus de corrent sol treballar en voltatges petits, com per exemple: 5V, 12V, 15V o 24V. Un exemple de coses que funcionen amb corrent continu són les piles, les bateries, les fonts d'alimentació...

2-Corrent altern (CA): Els electrons circulen en un sentit i en l'altre. Els electrons vibren a través del connector. Amb aquest tipus de corrent se sol treballar amb voltatges de 220V, 240V, 380V i 400V.

L'electricitat la transportem per les xarxes elèctriques i aquestes tenen 4 cables, tres que van en pararl·lel i un que va per sobre.

Els tres que estàn en paral·lel es diuen fases (R, S i T) i el que va per sobre és el neutre (N). Per aconseguir els diferents voltatges necessitem una fase i el neutre (220V, el que ens arriba a casa) o bé dos fases (400V).

Un exemple de coses que funcionen amb aquest corrent són els electrodomèstics com la nevera, el rentaplats... i també l'enllumenat entre moltes altres coses.



Lleis elèctriques del CC:



1-Llei d'Ohm: V=I x R



Voltatge o tensió: És la capacitat que té la pila o generador per fer moure els electrons, ganes o força amb què els fa moure. Es mesura en volts (V).

Intensitat: És la quantitat d'electrons que passen per un punt. Es mesura en ampers (A).

Resistència: És el fre que posem a la circulació dels electrons. Es mesura en ohms (Ω).



2-Llei de la potència: P=V x I



Potència: És la força amb què fa moure per el numeró d'electrons que mou. Es mesura en watts (W).

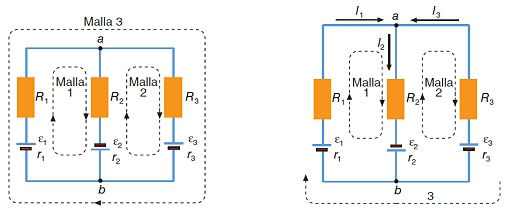

Lleis de Kirchhoff



Malla: Qualsevol recorregut elèctric tancat.

Nus: Punt del circuit en el que conflueixen dues o més intensitats.

Branca: Tot trajecte que pot recórrer una intensitat entre dos nusos
